1. 產品概述

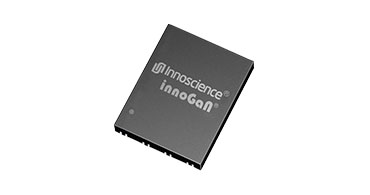

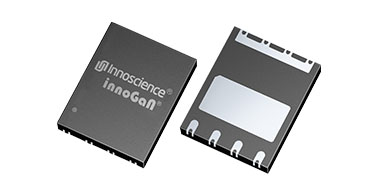

INN700DA140C 是一款尖端的 700V 增強型氮化鎵功率晶體管，采用業界領先的 GaN-on-Si 技術精心打造。該器件封裝在緊湊且散熱性能優異的 DFN 5mm x 6mm 封裝中，旨在突破傳統硅基 MOSFET 的性能瓶頸，為現代電源轉換系統帶來革命性的效率和功率密度提升。INN700DA140C 是實現更小、更快、更冷、更高效電源設計的理想選擇。

1.1 核心特性與優勢

增強型晶體管 (Enhancement Mode) - 常閉型功率開關:

優勢: 提供固有的安全操作，柵極驅動邏輯與傳統 MOSFET 類似，簡化了設計導入和控制電路的實現。在 VGS=0V 時器件保持關斷狀態，防止意外導通。

極高的開關頻率能力:

優勢: GaN 技術固有的低寄生電容特性，使得 INN700DA140C 能夠工作在遠超硅器件的開關頻率。這允許設計者使用體積更小、成本更低的電感和電容等無源元件，從而大幅縮小電源系統的整體尺寸、減輕重量并降低物料成本（BOM）。

零反向恢復電荷 (Qrr = 0):

優勢: GaN 晶體管無體二極管，因此沒有反向恢復損耗。這顯著降低了硬開關應用（如 CCM 圖騰柱 PFC）中的開關損耗，極大地提升了系統效率，減少了散熱需求。

低柵極電荷 (Qg) 與低輸出電荷 (Qoss):

優勢: 更低的 Qg 意味著驅動損耗顯著降低，尤其在高頻工作時。更低的 Qoss 減少了開關轉換期間的損耗，進一步提升效率，并支持更快的開關瞬態，改善動態響應。

符合 JEDEC 標準的工業應用資格:

優勢: 通過了嚴格的 JEDEC 認證測試，確保器件在嚴苛的工業環境和要求長期可靠運行的應用中具有出色的穩定性和耐用性。

集成 ESD 保護:

優勢: 增強了器件在處理、制造和組裝過程中的抗靜電放電能力，提高了生產良率和系統的整體可靠性。

符合 RoHS、無鉛 (Pb-free)、REACH 等認證:

優勢: 滿足全球主流環保法規要求，確保產品符合綠色環保標準，便于產品在全球市場的推廣和應用。

1.2 重點應用市場

INN700DA140C 的卓越性能使其成為眾多前沿電源轉換應用的理想解決方案，特別是在追求高效率、高功率密度和快速動態響應的場合：

AC-DC 轉換器:

應用場景: 高效電源適配器、服務器電源、通信設備電源、工業電源。

優勢: 實現更高效率（如滿足 80 Plus 鈦金標準），顯著減小適配器/電源的體積和重量。

DC-DC 轉換器:

應用場景: 隔離和非隔離的 Buck、Boost、LLC 等拓?fù)?，用于?shù)據中心、通信基站、電動汽車車載充電器 (OBC) 內的輔助電源。

優勢: 提升轉換效率，提高功率密度，降低散熱壓力。

圖騰柱 PFC (Totem-Pole PFC):

應用場景: 無橋 PFC 電路設計，特別是在需要 >99% 效率的高性能電源中。

優勢: GaN 的零 Qrr 特性是實現高效連續導通模式 (CCM) 圖騰柱 PFC 的關鍵，可大幅簡化電路、減少元件數量并超越傳統 PFC 方案的效率極限。

快速充電 (Fast Charging):

應用場景: USB-PD 充電器、筆記本電腦適配器、智能手機快充頭。

優勢: 支持更高的開關頻率，使充電器設計得極為小巧便攜，同時保持高效率和低發熱。

高密度功率轉換:

應用場景: 任何對尺寸和重量有嚴格要求的電源模塊、嵌入式系統電源、便攜式設備。

優勢: 利用高頻特性大幅縮小磁性元件和電容體積，實現前所未有的功率密度。

高頻率功率轉換:

應用場景: 射頻電源、無線充電、高端音頻放大器等需要極高開關速度的應用。

優勢: 充分發揮 GaN 的高速開關潛能，滿足特定應用對頻率和性能的極端要求。

INN700DA140C 不僅僅是一款功率晶體管，它是通往下一代電源解決方案的關鍵技術。憑借其在效率、頻率、功率密度方面的顯著優勢，結合工業級的可靠性和環保合規性，它將助力工程師開發出更具競爭力、性能更卓越的電力電子產品。

INN700DA140C_Datasheet_Rev 1.0.pdf
